딥러닝 OpenCV실습

Manly 2022. 7. 28. 14:11

충돌 방지를 위해 jupyter 3.7버전으로 anaconda에서 만들어서 실행

# 파이썬 버전 확인
import sys
print(sys.version)

3.7.13 (default, Mar 28 2022, 08:03:21) [MSC v.1916 64 bit (AMD64)]

OpenCV 개요

Computer Vision : 사람의 시작적인 부분을 기계로 구현하는것을 목적으로 하는 딥러닝 분야
이미지, 동영상 등의 처리를 지원하는 라이브러리
C++로 제작되어 있고 Java, Android, Python 등 다양한 언어에서 구현 가능
특히 Python에서 OpenCV를 사용할 경우 Numpy, Matplotlib 등의 라이브러리들과 바로 연동 가능

유용한 OpenCV 사이트

https://opencv.org/ : OpenCV 공식 사이트
https://blog.naver.com/samsjang/220498694383 : 잘 정리된 OpenCV 관련 블로그 (코드 복사 가능)
https://m.blog.naver.com/samsjang/220498694383 : 위의 블로그와 동일한 블로그 (내용 추가)
https://github.com/opencv/opencv : OpenCV github 사이트
https://learnopencv.com/ : 높은 수준의 결과물을 낼 수 있는 다양한 코드 제공 (프로젝트에 활용)
https://github.com/spmallick/learnopencv/blob/master/README.md?ck_subscriber_id=1390420859 : 파이토치로 된 좋은 예시 코드
https://github.com/LongxingTan/Yolov5 : YoloV5

import numpy as np
import matplotlib.pyplot as plt
# OpenCV 임포트
import cv2

# 이미지 불러오기
cat = cv2.imread('image/image_cat.jpg')

# OpenCV와 matplotlib간 연동됨
plt.imshow(cat);

OpenCV의 색상 체계

일반적인 이미지는 RGB 색상을 사용
OpenCV에서는 BGR색상 체계를 사용함(그래서 RGB를 그대로 사용하면 Red계열 색상이 Blue계열로 변경되어 출력됨)
초기에는 알파벳 순서대로 BGR로 쓰다가 이후에 색상 주파수가 낮은 순으로 RGB로 바뀌어 현재는 RGB가 대중적으로 사용됨
OpenCV에서는 RGB를 BGR로 변환하여 불러와야 함

cat = cv2.imread('image/image_cat.jpg')
# cvtColor : 색상 변환 함수
cat2 = cv2.cvtColor(cat, cv2.COLOR_RGB2BGR)

# x축, y축 좌표 눈금을 없애고 싶을때
plt.xticks([])
plt.yticks([])

plt.imshow(cat2)

이미지 색상 변환

컬러 이미지(RGB)
흑백 이미지(Gray) -> 0~255 사이의 흑백 픽셀값으로 구성된 이미지
- 컬러 이미지는 용량이 크고 연산량이 많기 때문에 실시간 처리가 힘들고, 이를 간소화시켜 계산과 연산을 용이하게 하기 위해 흑백이미지나 이진이미지를 사용
- 컬러 이미지는 채도와 명도에 영향을 받기 때문에 이를 최소화 하기 위함
  - 명도(밝은 정도) - 밤에 색상을 볼 때 정확한 색상을 보여주지 못하는 경우 존재
  - 채도(탁한 정도) - 색상에 빛을 강하게 비추는 경우 정확한 색상을 보지 못하는 경우가 존재
이진 이미지(binary) -> 0(검정)과 255(흰) 두가지 색상으로만 구성된 이미지
- 배경과 객체를 구분
- 관심 영역과 비관심 영역을 분리
- 필터를 만들거나 단순한 이미지 처리를 할 경우 사용

흑백(Gray) 이미지 만드는 방법

1. 기존 컬러 이미지를 Gray로 불러서 출력하기

# 이미지를 불러올때 gray로 받아주고 출력시에도 gray 색상으로 변환하여 출력
cat_gray = cv2.imread("image/image_cat.jpg", cv2.IMREAD_GRAYSCALE)

plt.imshow(cat_gray, cmap='gray')

2. 컬러 이미지를 그대로 불러온 다음 cvColor를 통해 gray로 변환 후 출력하기

cat2 = cv2.imread("image/image_cat.jpg")

cat2_gray = cv2.cvtColor(cat2, cv2.COLOR_BGR2GRAY)

plt.imshow(cat2_gray, cmap='gray');

이진(binary) 이미지 만들기

기존 이미지가 컬러 이미지라면 gray로 변환 후에 이진 이미지로 만들어줘야함

# threshold : 특정 기준을 통해서 데이터를 변환시켜주는 함수(문턱(경계)이라는 뜻)
# (이미지, 경계 기준값, 경계값보다 클 경우 적용되는 값, 경계값 적용 방식)
# 경계 기준값 : 0 ~ 255 값 중에서 선택
# 적용값 : 기준값보다 큰 경우에 할당되는 값(150보다 크면 255, 작으면 0)
_, bi_cat = cv2.threshold(cat2_gray, 128, 255, cv2.THRESH_BINARY)

# _ : 첫번째 리턴값은 받지 않음(경계값 / 위에선 128)
# bi_cat : 두번째 리턴값은 threshold가 적용된 이미지 데이터

plt.imshow(bi_cat, cmap='gray')

temp, bi_cat = cv2.threshold(cat2_gray, 128, 255, cv2.THRESH_BINARY)

temp

128.0

bi_cat

array([[0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0],
       ...,
       [0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0]], dtype=uint8)

경계값 적용 방식 종류

cv2.THRESH_BINARY : 픽셀값이 경계값보다 크면 value(적용값), 아니면 0을 할당(흭색, 검은색으로만 표시)
cv2.THRESH_BINARY_INV : THRESH_BINARY의 반대(픽셀값이 경계값보다 크면 0, 아니면 value를 할당)
cv2.THRESH_TRUNC : 픽셀값이 경계값보다 크면 경계값, 아니면 픽셀값을 그대로 할당
cv2.THRESH_TOZERO : 픽셀값이 경계값보다 크면 픽셀값, 아니면 0을 할당 (0은 검은색으로 검은색을 좀 더 부각)
cv2.THRESH_TOZERO_INV : THRESH_TOZERO의 반대(픽셀값이 경계값보다 크면 0, 아니면 픽셀값 할당)

동영상 혹은 카메라(웹 캠) 불러오기

카메라로부터 프레임 캡쳐 후 연결하여 영상으로 보여주기
동영상 파일로부터 프레임 캡쳐 후 연결하여 영상으로 보여주기

# 영상 파일을 다룰 때는 예외처리(제대로 동작하지 않았을 경우에 대한 처리)를 해주는
# 것이 오류 방지에 좋다

# 1. 영상 파일에서 프레임단위로 사진을 캡쳐해 받아오기
try:
    # VideoCapture : 동영상을 프레임 단위로 캡쳐
    cap = cv2.VideoCapture("image/video.mp4")
    print("비디오 캡쳐 시작")
except:
    print("비디오 캡쳐 실패")

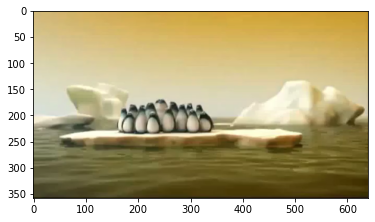

# 2. 캡쳐해 온 프레임 출력
ret, frame = cap.read()
print(ret)
print(frame)

plt.imshow(frame)

비디오 캡쳐 시작
True
[[[177 152  90]
  [175 151  89]
.................

 [[ 48  46  19]
  ...
  [ 42  31  17]]

 [[ 31  29   2]
  ...
  [ 27  16   2]]]

# 영상 파일을 다룰 때는 예외처리(제대로 동작하지 않았을 경우에 대한 처리)를 해주는
# 것이 오류 방지에 좋다

# 1. 영상 파일에서 프레임단위로 사진을 캡쳐해 받아오기
try:
    # VideoCapture : 동영상을 프레임 단위로 캡쳐
    # 1) 웹캠으로 부터 캡쳐
    # 카메라번호 - USB포트 번호, 일반적으로 웹캠 하나 : 0번
    # cap = cv2.VideoCapture(0)

    # 2) 동영상으로 부터 캡쳐
    cap = cv2.VideoCapture("image/video.mp4")
    print("비디오 캡쳐 시작")
except:
    print("비디오 캡쳐 실패")

# 2. 캡쳐해 온 프레임 계속해서 한 장씩 읽어와 연결하여 출력(영상으로 보여준다)
while True:
    # read : 캡쳐한 이미지 프레임을 한 장씩 읽어오는 함수
    # ret : 읽기 성공여부(True, False)
    # frame : 읽어온 이미지 데이터(numpy 배열 타입)
    ret, frame = cap.read()

    # 프레임을 읽지 못했거나 영상의 모든 프레임을 다 읽었을 경우 종료
    if ret==False :
        print("프레임 읽기 실패 or 프레임 모두 읽음")
        # 비디오 캡쳐 종료
        cap.release()
        # 생성한 창을 모두 닫아주기
        cv2.destroyAllWindows()
        break

    #윈도우 창 크기 변경
    frame = cv2.resize(frame,(1000,700))
    # 흑백 영상 출력
    frame = cv2.cvtColor(frame,cv2.COLOR_BGR2GRAY)

#imshow(OpenCV):새 윈도우 창을 띄워서 이미지를 계속 출력(윈도우창 이름, 전달받을 프레임)
    cv2.imshow("Video", frame)

    # waitKey : 키보드에 특정 키 값을 입력할 때까지 기다리는 명령
    # (숫자) : 한 장의 프레임을 읽어들이고 40ms(0.004초) 기다렸다가 다음 사진을 읽어들일
    #          수 있도록 딜레이를 주는 역할
    key = cv2.waitKey(40)
    # ex) 영상이 초당 60 프레임이라면 1000/60 -> 16.66   16ms로 설정해야 한다
    # 영상 초당 프레임수와 waitKey값의 차이가 나면 플레이 자체는 문제 없지만
    # 마지막 프레임이 잘리는 현상이 발생할 수 있음

    # 재생중에 영상을 끄고 싶을 경우
    # 윈도우 창의 X를 누르지 말고 키보드로 멈춰야한다(X누르면 에러or커널 재시작해야함)
    # 27 : 아스키코드로 ESC , 49는 아스키코드로 1
    if key == 27 :
        print("동영상 읽기 종료")
        cap.release()
        cv2.destroyAllWindows()
        break

영상 녹화하기

try:
    cap = cv2.VideoCapture("image/video.mp4")
    print("비디오 캡쳐 시작")
except:
    print("비디오 캡쳐 실패")

# 녹화될 파일 설정
fps = 30.0          # 초당 프레임 수
w = int(cap.get(3)) # 캡쳐한 비디오의 가로(3)크기
h = int(cap.get(4)) # 캡쳐한 비디오의 세로(4)크기

# 영상의 코덱 설정(CODEC : COder and DECoder)
# COder : 음성 또는 영상의 신호를 디지털 신호로 변환
# DECoder : corder의 반대
# DIVX : 일반적으로 avi 파일에 많이 사용되는 코덱
codec = cv2.VideoWriter_fourcc(*'DIVX')

out = cv2.VideoWriter("image/record_file.avi", codec, fps, (w,h))


# 녹화 상태 여부
record = False

while True:
    ret, frame = cap.read()

    if ret == False:
        print("비디오 읽기 실패 또는 비디오 모두 읽음")
        cap.release()
        out.release()
        cv2.destroyAllWindows()
        break

    cv2.imshow("record", frame)
    # 영상 녹화 시작 여부
    if record:  # record가 True가 되면 녹회 시작
        out.write(frame)

    k = cv2.waitKey(40)

    if k == 27 :
        print("영상 및 녹화를 종료합니다")
        cap.release()
        out.release()
        cv2.destroyAllWindows()
        break

    # 키보드 숫자2 : 50
    if k == 50 :
        record=True
        print("녹화를 시작합니다")

이미지의 픽셀값 변경하기

img11 = cv2.imread("image/11.png")
img11 = cv2.cvtColor(img11, cv2.COLOR_BGR2RGB)

print("불러온 이미지 타입 : ",type(img11))

print(img11[150,330])   # 픽셀값에 접근([세로, 가로])

# 픽셀값 변경하기
for i in range(21):
    for j in range(20):
        img11[150+i,330+j] = [255,0,0]

plt.imshow(img11)

불러온 이미지 타입 :  <class 'numpy.ndarray'>
[254 242   0]
<matplotlib.image.AxesImage at 0x21f3b695788>

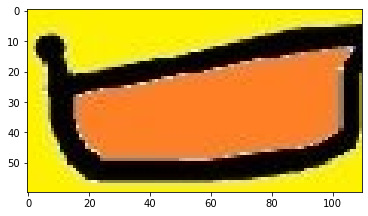

ROI(Region of Interest)관심영역 추출하기

img11 = cv2.imread("image/11.png")
img11 = cv2.cvtColor(img11, cv2.COLOR_BGR2RGB)

roi_img11 = img11[160:220,280:390]

plt.imshow(roi_img11)

ROI 영역을 표시하고 글씨도 출력해보자

rectangle : 사각형 그리는 함수
circle : 원 그리는 함수
purText : 글씨 출력 함수

img11 = cv2.imread("image/11.png")
img11 = cv2.cvtColor(img11, cv2.COLOR_BGR2RGB)

# 픽셀값은 배열구조라 ([세로,가로])   이미지 접근은 (가로, 세로)

# 사각형 박스 출력(이미지명, 좌상단좌표, 우하단좌표, 색상, 선두께)
img11 = cv2.rectangle(img11, (280,160), (400,250), (255,0,0), 3)
# 텍스트 출력(이미지, 출력글씨, 출력좌표(좌측하단), 폰트, 폰트크기, 색상, 선두께)
img11 = cv2.putText(img11, "mouth", (300,150), cv2.FONT_HERSHEY_SCRIPT_SIMPLEX,
                   1, (255,0,0), 2)

# 원형 출력(이미지, 원 중심좌표, 반지름(라디안), 색상, 선두께)
img11 = cv2.circle(img11, (75,165),(70),(255,0,0), 3 )

plt.imshow(img11)

OCR(Optical Character Recognition) - 광학문자판독

이미지에서 문자를 추출하는 라이브러리(Tesseract)
https://ddolcat.tistory.com/954

# 파이썬용 tesseract 설치
!pip install pytesseract

import pytesseract
# 설치한 폴더의 위치를 설정
# \ : 밑에 이어서 한줄로 코드를 작성하는 것과 같은 효과
pytesseract.pytesseract.tesseract_cmd = \
"C:/Program Files/Tesseract-OCR/tesseract"

story = cv2.imread("image/story.png")
# lang : 언어 설정
result = pytesseract.image_to_string(story, lang="kor")
print(result)

소년

여기저기서 단풍잎 같은 슬픈 가을이 뚝뚝 떨어진다. 단풍잎
떨어져 나온 자리마다 봄을 마련해 놓고 나못가지 위에 하늘이
펼쳐 있다. 가만히 하늘을 들여다보려면 눈썸에 파란 물감이
든다. 두 손으로 따뜻한 볼을 쓸어 보면 손바닥에도 파란 물감
이 묻어난다. 다시 손바닥을 들여다본다. 손금에는 맑은 강물
이 흐르고, 맑은 강물이 흐르고, 강물 속에는 사랑처럼 슬픈 얼
굴ㅡ- 아름다운 순이의 얼굴이 어린다. 소년은 황홀히 눈을
감아 본다. 그래도 맑은 강물은 흘러 사랑처럼 슬픈 얼굴--
아름다운 순이의 얼굴은 어린다.

car = cv2.imread("image/car.png")
car = cv2.cvtColor(car,cv2.COLOR_RGB2BGR)
plt.imshow(car);

car = cv2.imread("image/car.png")
car = cv2.cvtColor(car,cv2.COLOR_RGB2BGR)
result = pytesseract.image_to_string(car, lang="kor")
print(result)

-> 결과가 없다

문자인식 전 이진이미지로 변경하면 판독 정확성이 올라감

car = cv2.imread("./image/car.png", cv2.IMREAD_GRAYSCALE)
_, bi_car = cv2.threshold(car, 128, 255, cv2.THRESH_BINARY)
plt.imshow(bi_car, cmap='gray');

car = cv2.imread("./image/car.png", cv2.IMREAD_GRAYSCALE)
_, bi_car = cv2.threshold(car, 128, 255, cv2.THRESH_BINARY)
result = pytesseract.image_to_string(bi_car, lang="kor")
print(result)

527 3108!
